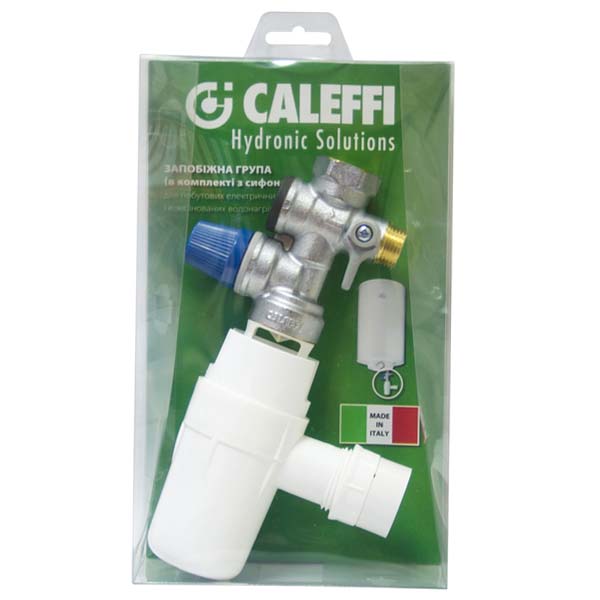

Caleffi 526142KIT група безпеки водонагрівача

Запобіжні групи це комплект обладнання, що використовується в сантехнічних системах для захисту накопичувальних водонагрівачів. Вони складаються з різних компонентів, які виконують такі функції

• безпеки, щоб тиск рідини, що міститься в накопичувальних нагрівачах, не досяг небезпечних меж
• запобігання забрудненню, щоб не допустити повернення гарячої води в мережу подачі холодної води
• відсікання, щоб ізолювати мережу подачі і проводити технічне обслуговування і контроль контуру бойлера.

Запобіжні групи, установка яких обов’язкова відповідно до чинного законодавства, мають сертифікат відповідності вимогам європейського стандарту EN 1487.

Матеріали

• Корпус
  - Ду 15 і Ду 20: латунь EN 12165 CW617N, хромована
  - Ду25: латунь EN 12165 CW617N
• Кульовий кран: латунь EN 12164 CW614N
• Зворотній клапан: латунь EN 12164 CW614N
• Затвор запобіжного клапана: ЕПДМ
• Сідло запобіжного клапана
  - 526150/51: латунь EN 12165 CW617N
  - 526142/52/53/63: нержавіюча сталь EN 10088-3 (AISI 303)
• Гідравлічні ущільнення: ЕПДМ
• Пружина запобіжного клапана: нержавіюча сталь EN 10270-1
• Пружина зворотного клапана: нержавіюча сталь EN 10270-3 (AISI 302)

Робочі параметри

• Робоче середовище: вода
• Максим. робоча температура: 120 °C
• Максимальний робочий тиск: 10 бар
• Тиск налаштування запобіжного клапана: 7 бар

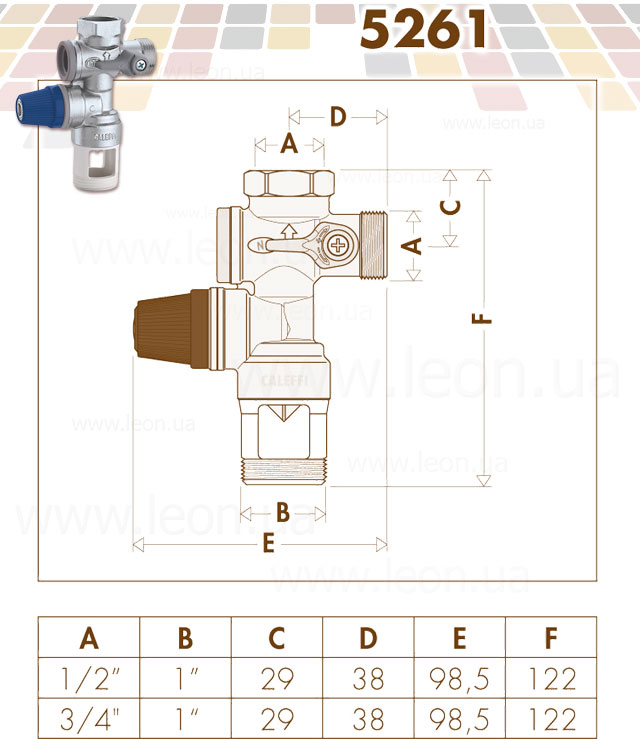

• Різьбові з’єднання
  вхід 1/2”÷1” ЗР (ISO 228-1)
  вихід 1/2”÷1” ВР (ISO 228-1)
  злив 1” ЗР (ISO 228-1)

Витрата зливу при 8,4 бар (+ 20% Ро):

• для води
  > 325 л/год. (Ду 15);
  > 650 л/год. (Ду 20);
  > 1 300 л/год. (Ду 25);
• для пару
  > 100 кг/год. (Ду 15);
  > 225 кг/год. (Ду 20);
  > 325 кг/год. (Ду 25);

Нормативні джерела

Стандарт EN 806-2:2008 містить рекомендації і вимоги щодо проектування водопровідних систем в будівлях. Зокрема Пункт 10.2.3 «Блок гідравлічного та температурного контролю» встановлює обов’язкову відповідність блоків гідравлічного контролю вимогам ЕN 1487.

Сертифікація виробу відповідно до європейського стандарту ЕN 1487

Європейський стандарт EN 1487:2014 «Клапани для будівель, вузли гідравлічної безпеки, випробування і вимоги» містить опис характеристик конструкції і робочих характеристик, які повинні мати запобіжні групи для накопичувальних водонагрівачів.

Запобіжні групи Calef серії 5261 сертифіковані сертифікаційними організаціями CSTB і Belgaqua як такі, що відповідають вимогам європейського стандарту EN 1487.

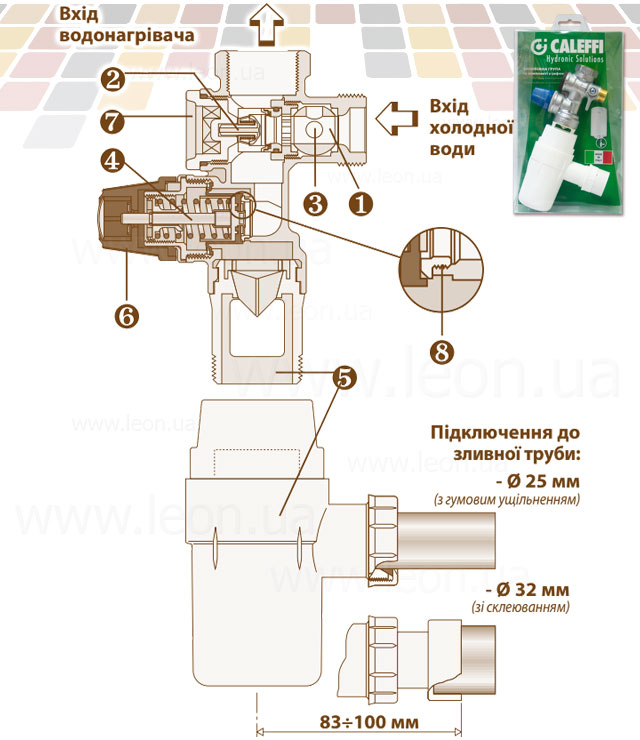

Компоненти групи

1. Відсічний кран
2. Зворотній клапан типу ЕА
3. Отвір для контролю роботи зворотного клапана
4. Запобіжний клапан
5. Зливний сифон і забір повітря для захисту від протитечії
6. Ручка для ручного спуску води
7. Заглушка на випадок заміни зворотного клапана
8. Сідло з нержавіючої сталі
