Код | Артикул | Ціна, грн | ||
61182 | 95130 Трійник Ø6 (мідь) (107475) Viega GmbH | 120 ₴ | шт | |
61183 | 95130 Трійник Ø8 (мідь) (105747) Viega GmbH | 147 ₴ | шт | |
61185 | 95130 Трійник Ø10 (мідь) (104092) Viega GmbH | 112 ₴ | шт | |
61187 | 95130 Трійник Ø12 (мідь) (101435) Viega GmbH | 59 ₴ | шт | |
61191 | 95130 Трійник Ø15 (мідь) (100131) Viega GmbH | 35 ₴ | шт | |
61198 | 95130 Трійник Ø18 (мідь) (100612) Viega GmbH | 70 ₴ | шт | |
61208 | 95130 Трійник Ø22 (мідь) (100476) Viega GmbH | 123 ₴ | шт | |
61219 | 95130 Трійник Ø28 (мідь) (101022) Viega GmbH | 225 ₴ | шт | |
61234 | 95130 Трійник Ø35 (мідь) (104184) Viega GmbH | 614 ₴ | шт | |
61245 | 95130 Трійник Ø42 (мідь) (108236) Viega GmbH | 1177 ₴ | шт | |
61252 | 95130 Трійник Ø54 (мідь) (110819) Viega GmbH | 1945 ₴ | шт | |
61257 | 95130 Трійник Ø64 (мідь) (131722) Viega GmbH | 8038 ₴ | шт | |
61260 | 95130 Трійник Ø76,1 (мідь) (135911) Viega GmbH | 9975 ₴ | шт | |
61263 | 95130 Трійник Ø88,9 (мідь) (137021) Viega GmbH | 16108 ₴ | шт | |
61267 | 95130 Трійник Ø108 (мідь) (151003) Viega GmbH | 21601 ₴ | шт |

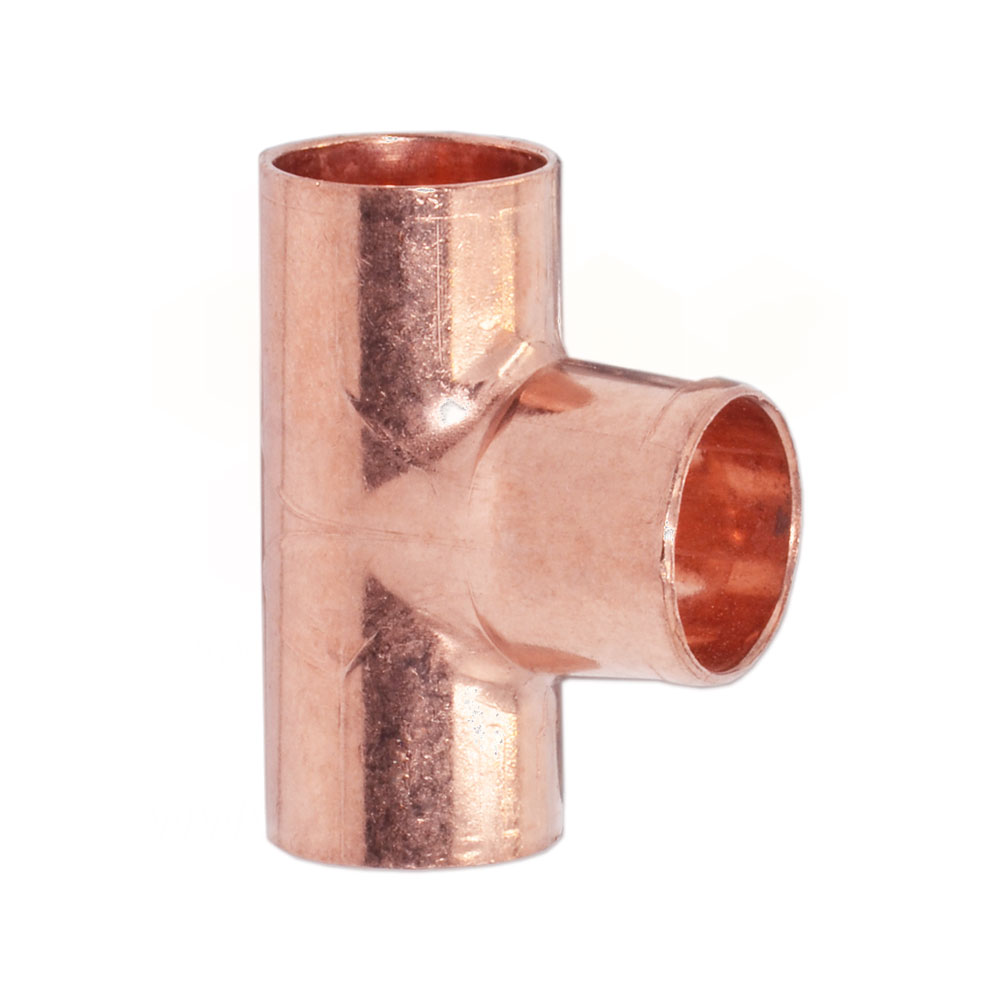

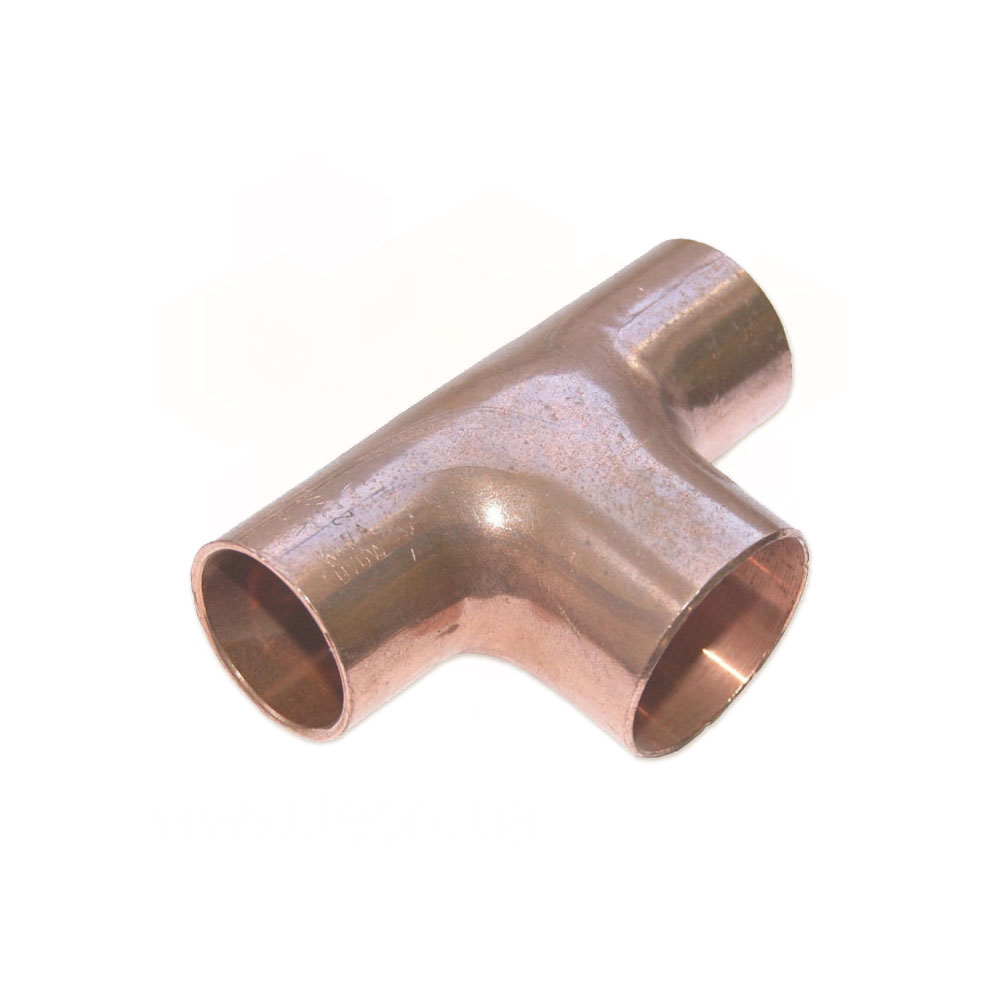

T-piece 5130
Фітинги для пайки 4000 та 500 серії з міді і червоної бронзи для з'єднання методом пайки. Виробництво і контроль за якістю сертифіковані згідно з ISO 9002.
- Матеріал: мідь SF-Cu № 2.0090 згідно DIN 1787.
- Розміри: від 6 до 159 мм.
- Матеріал для з'єднання: м'який чи твердий припой.
- Робоче середовище: вода, повітря, газ, олія, холодильний агент і ін.
- Робоча температура: до 150°С.
- Робочий тиск: до 40 бар.
- copper
- solder connection
Model 95130
Cu | d1 | d2 | d3 | Z1 | Z2 | Z3 | L1 | L2 | L3 | article |
---|---|---|---|---|---|---|---|---|---|---|
6 | 6 | 6 | 5 | 4 | 5 | 11 | 10 | 11 | 107475 | |
8 | 6 | 8 | 6 | 7 | 6 | 13 | 13 | 13 | 128968 | |
8 | 8 | 8 | 6 | 5 | 6 | 13 | 12 | 13 | 105747 | |
10 | 6 | 10 | 4 | 6 | 4 | 13 | 13 | 13 | 120009 | |
10 | 10 | 10 | 6 | 6 | 6 | 14 | 14 | 14 | 104092 | |
12 | 8 | 12 | 7 | 9 | 7 | 16 | 16 | 16 | 136635 | |
12 | 10 | 12 | 7 | 8 | 7 | 16 | 16 | 16 | 109745 | |
✓ | 12 | 12 | 12 | 7 | 7 | 7 | 16 | 16 | 16 | 101435 |
✓ | 12 | 15 | 12 | 11 | 8 | 11 | 20 | 19 | 20 | 106799 |
✓ | 14 | 12 | 12 | 8 | 8 | 14 | 19 | 17 | 23 | 584412 |
✓ | 14 | 12 | 14 | 8 | 8 | 8 | 19 | 17 | 19 | 467586 |
✓ | 14 | 14 | 12 | 8 | 8 | 15 | 19 | 19 | 24 | 584429 |
✓ | 14 | 14 | 14 | 8 | 8 | 8 | 19 | 19 | 19 | 467562 |
✓ | 14 | 16 | 14 | 9 | 9 | 9 | 20 | 20 | 20 | 584436 |
15 | 8 | 15 | 8 | 12 | 8 | 19 | 19 | 19 | 120245 | |
15 | 10 | 15 | 8 | 11 | 8 | 19 | 19 | 19 | 106355 | |
✓ | 15 | 12 | 12 | 8 | 11 | 14 | 19 | 20 | 23 | 103569 |
✓ | 15 | 12 | 15 | 8 | 11 | 8 | 19 | 20 | 19 | 101848 |
✓ | 15 | 15 | 12 | 8 | 9 | 15 | 19 | 20 | 24 | 104863 |
✓ | 15 | 15 | 15 | 8 | 9 | 8 | 19 | 20 | 19 | 100131 |
✓ | 15 | 18 | 15 | 13 | 10 | 13 | 24 | 23 | 24 | 103200 |
✓ | 15 | 22 | 15 | 16 | 13 | 16 | 27 | 29 | 27 | 105143 |
✓ | 16 | 12 | 14 | 8 | 9 | 14 | 19 | 18 | 25 | 584443 |
✓ | 16 | 12 | 16 | 8 | 9 | 8 | 19 | 18 | 19 | 467593 |
✓ | 16 | 14 | 12 | 8 | 9 | 16 | 19 | 20 | 25 | 584962 |
✓ | 16 | 14 | 14 | 8 | 9 | 13 | 19 | 20 | 24 | 584955 |
✓ | 16 | 14 | 16 | 8 | 9 | 8 | 19 | 20 | 19 | 467609 |
✓ | 16 | 16 | 16 | 9 | 9 | 9 | 20 | 20 | 20 | 467579 |
✓ | 16 | 18 | 14 | 13 | 11 | 16 | 24 | 24 | 27 | 584979 |
✓ | 16 | 18 | 16 | 13 | 11 | 13 | 24 | 24 | 24 | 584986 |
✓ | 18 | 12 | 12 | 8 | 13 | 8 | 21 | 22 | 25 | 120122 |
✓ | 18 | 12 | 15 | 8 | 13 | 14 | 21 | 22 | 25 | 107413 |
✓ | 18 | 12 | 18 | 8 | 13 | 8 | 21 | 22 | 21 | 103606 |
✓ | 18 | 14 | 14 | 8 | 10 | 14 | 21 | 21 | 25 | 584993 |
✓ | 18 | 14 | 16 | 8 | 10 | 14 | 21 | 21 | 25 | 585006 |
✓ | 18 | 14 | 18 | 8 | 10 | 8 | 21 | 21 | 21 | 467616 |
✓ | 18 | 15 | 15 | 8 | 13 | 14 | 21 | 24 | 25 | 101053 |
✓ | 18 | 15 | 18 | 8 | 13 | 8 | 21 | 24 | 21 | 100582 |
✓ | 18 | 16 | 14 | 8 | 10 | 14 | 21 | 21 | 25 | 585013 |
✓ | 18 | 16 | 16 | 8 | 10 | 14 | 21 | 21 | 25 | 585020 |
✓ | 18 | 16 | 18 | 9 | 10 | 9 | 22 | 21 | 22 | 467623 |
✓ | 18 | 18 | 12 | 10 | 10 | 18 | 23 | 23 | 27 | 114565 |
✓ | 18 | 18 | 14 | 10 | 10 | 16 | 23 | 23 | 27 | 585037 |
✓ | 18 | 18 | 15 | 10 | 10 | 16 | 23 | 23 | 27 | 102890 |
✓ | 18 | 18 | 16 | 10 | 10 | 16 | 23 | 23 | 27 | 585044 |
✓ | 18 | 18 | 18 | 10 | 11 | 10 | 23 | 24 | 23 | 100612 |
✓ | 18 | 22 | 18 | 15 | 13 | 15 | 28 | 29 | 28 | 104689 |
✓ | 22 | 12 | 22 | 8 | 15 | 8 | 24 | 24 | 24 | 104733 |
✓ | 22 | 14 | 18 | 592585 | ||||||
✓ | 22 | 14 | 22 | 9 | 12 | 9 | 25 | 23 | 25 | 467630 |
✓ | 22 | 15 | 15 | 9 | 12 | 17 | 25 | 23 | 28 | 101725 |
✓ | 22 | 15 | 18 | 9 | 12 | 7 | 25 | 23 | 28 | 102944 |
✓ | 22 | 15 | 22 | 9 | 12 | 9 | 25 | 23 | 25 | 100445 |
✓ | 22 | 16 | 16 | 9 | 12 | 18 | 25 | 23 | 29 | 585051 |
✓ | 22 | 16 | 18 | 9 | 12 | 16 | 25 | 23 | 29 | 585068 |
✓ | 22 | 16 | 22 | 10 | 12 | 10 | 26 | 23 | 26 | 467647 |
✓ | 22 | 18 | 15 | 11 | 14 | 11 | 27 | 27 | 32 | 105297 |
✓ | 22 | 18 | 16 | 11 | 14 | 21 | 27 | 27 | 32 | 585075 |
✓ | 22 | 18 | 18 | 11 | 14 | 19 | 27 | 27 | 32 | 103217 |
✓ | 22 | 18 | 22 | 11 | 14 | 11 | 27 | 27 | 27 | 101497 |
✓ | 22 | 22 | 14 | 12 | 12 | 22 | 28 | 28 | 33 | 585082 |
✓ | 22 | 22 | 15 | 12 | 12 | 22 | 28 | 28 | 33 | 102456 |
✓ | 22 | 22 | 16 | 12 | 12 | 22 | 28 | 28 | 33 | 585099 |
✓ | 22 | 22 | 18 | 12 | 12 | 20 | 28 | 28 | 33 | 104702 |
✓ | 22 | 22 | 22 | 12 | 12 | 12 | 28 | 28 | 28 | 100476 |
✓ | 22 | 28 | 22 | 20 | 15 | 20 | 36 | 34 | 36 | 105204 |
✓ | 28 | 12 | 28 | 10 | 20 | 10 | 29 | 29 | 29 | 114183 |
✓ | 28 | 15 | 22 | 11 | 18 | 20 | 30 | 29 | 36 | 106737 |
✓ | 28 | 15 | 28 | 10 | 18 | 10 | 29 | 29 | 29 | 101619 |
✓ | 28 | 18 | 18 | 12 | 18 | 24 | 31 | 31 | 37 | 114947 |
✓ | 28 | 18 | 22 | 12 | 18 | 21 | 31 | 31 | 37 | 109219 |
✓ | 28 | 18 | 28 | 10 | 18 | 10 | 29 | 31 | 29 | 102852 |
✓ | 28 | 22 | 15 | 12 | 18 | 26 | 31 | 34 | 37 | 112943 |
✓ | 28 | 22 | 18 | 12 | 18 | 24 | 31 | 34 | 37 | 122119 |
✓ | 28 | 22 | 22 | 12 | 18 | 21 | 31 | 34 | 37 | 103248 |
✓ | 28 | 22 | 28 | 12 | 18 | 12 | 31 | 34 | 31 | 101282 |
✓ | 28 | 28 | 15 | 15 | 16 | 29 | 34 | 35 | 40 | 109424 |
✓ | 28 | 28 | 18 | 15 | 16 | 27 | 34 | 36 | 40 | 113032 |
✓ | 28 | 28 | 22 | 15 | 16 | 24 | 34 | 35 | 40 | 106232 |
✓ | 28 | 28 | 28 | 15 | 16 | 15 | 34 | 35 | 34 | 101022 |
✓ | 28 | 35 | 28 | 20 | 18 | 20 | 39 | 41 | 39 | 115760 |
✓ | 35 | 15 | 35 | 10 | 24 | 10 | 33 | 35 | 33 | 107291 |
✓ | 35 | 18 | 35 | 11 | 23 | 11 | 34 | 36 | 34 | 109899 |
✓ | 35 | 22 | 22 | 15 | 21 | 29 | 38 | 37 | 45 | 123673 |
✓ | 35 | 22 | 28 | 15 | 21 | 26 | 38 | 37 | 45 | 113599 |
✓ | 35 | 22 | 35 | 13 | 21 | 13 | 36 | 37 | 36 | 104375 |
✓ | 35 | 28 | 22 | 23 | 19 | 16 | 41 | 42 | 49 | 122676 |
✓ | 35 | 28 | 28 | 18 | 23 | 28 | 41 | 42 | 47 | 110727 |
✓ | 35 | 28 | 35 | 16 | 23 | 16 | 39 | 42 | 39 | 105808 |
✓ | 35 | 35 | 22 | 21 | 22 | 35 | 44 | 45 | 51 | 121235 |
✓ | 35 | 35 | 28 | 21 | 22 | 32 | 44 | 45 | 51 | 117580 |
✓ | 35 | 35 | 35 | 19 | 22 | 19 | 42 | 45 | 42 | 104184 |
✓ | 42 | 15 | 42 | 13 | 28 | 13 | 40 | 39 | 40 | 118556 |
✓ | 42 | 18 | 42 | 15 | 26 | 15 | 42 | 39 | 42 | 125479 |
✓ | 42 | 22 | 42 | 16 | 26 | 16 | 43 | 42 | 43 | 111595 |
✓ | 42 | 28 | 42 | 18 | 26 | 18 | 45 | 45 | 45 | 110383 |
✓ | 42 | 35 | 35 | 23 | 26 | 34 | 50 | 49 | 57 | 122591 |
✓ | 42 | 35 | 42 | 23 | 26 | 23 | 50 | 49 | 50 | 113711 |
✓ | 42 | 42 | 42 | 26 | 25 | 26 | 53 | 52 | 53 | 108236 |
✓ | 54 | 22 | 54 | 18 | 33 | 18 | 50 | 49 | 50 | 118792 |
✓ | 54 | 28 | 54 | 18 | 34 | 18 | 50 | 53 | 50 | 117467 |
✓ | 54 | 35 | 54 | 25 | 33 | 25 | 57 | 56 | 57 | 117818 |
✓ | 54 | 42 | 54 | 26 | 34 | 26 | 58 | 61 | 58 | 119652 |
✓ | 54 | 54 | 54 | 32 | 33 | 32 | 64 | 65 | 64 | 110819 |
64.0 | 42 | 64.0 | 28 | 42 | 28 | 55 | 64 | 55 | 595227 | |
64.0 | 54 | 64.0 | 31 | 37 | 31 | 64 | 69 | 64 | 595234 | |
64.0 | 64.0 | 64.0 | 36 | 36 | 36 | 69 | 69 | 69 | 131722 | |
76.1 | 54 | 76.1 | 29 | 42 | 29 | 63 | 74 | 63 | 595357 | |
76.1 | 64.0 | 76.1 | 28 | 55 | 28 | 67 | 76 | 67 | 595364 | |
76.1 | 76.1 | 76.1 | 41 | 46 | 41 | 75 | 80 | 75 | 135911 | |
88.9 | 54 | 88.9 | 33 | 47 | 33 | 71 | 79 | 71 | 634292 | |
88.9 | 64.0 | 88.9 | 38 | 48 | 38 | 76 | 81 | 76 | 634292 | |
88.9 | 76.1 | 88.9 | 44 | 44 | 44 | 81 | 83 | 81 | 595371 | |
88.9 | 88.9 | 88.9 | 60 | 60 | 60 | 99 | 99 | 99 | 137021 | |
108.0 | 108.0 | 108.0 | 60 | 60 | 60 | 107 | 107 | 107 | 151003 |
Виробник може вносити зміни в конструкцію виробу без додаткових повідомлень. Зображення можуть відрізнятися від реального виду товару.
Каталог продукції Viega фітинги мідні та бронзові 2017 | 1.42MB | Завантажити |
