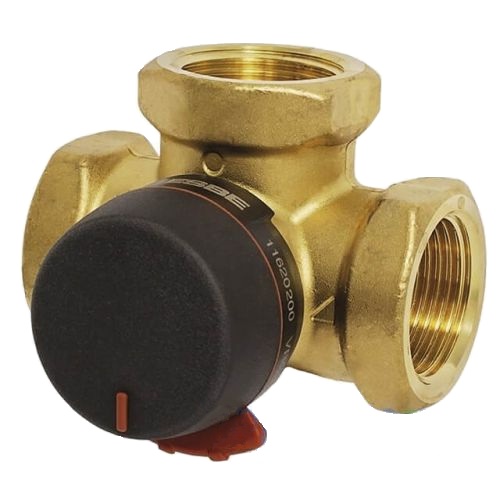

ESBE VRG231 кран трехходовой ВР

Компактные ротационные 3-ходовые клапаны серии VRG231 выпускаются размерами DN 20–50, и сделан из латуни, PN 10.

VRG231 производства компании ESBE - это группа ротационных клапанов, имеющих низкую утечку и изготавливаемых из специальных латунных сплавов, позволяющего их использование для операций переключения отвода от среднего отверстия. Для упрощения ручного регулирования, клапаны имеют рукоятки плавной регулировки и конечные ограничители. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. VRG231 легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE, расширяющие сферу применения.

Назначение

• Отопление
• Охлаждение
• Нагрев от солнечных панелей
• Вентиляция
• Зональные отопительные системы

Технические данные

• Класс давления: PN 10
• Температура теплоносителя: -10ºC ÷ +110ºC, (временно) +130ºC
• Крутящий момент (при номинальном давлении)
   DN20-32: < 3 Нм
   DN40-50: < 5 Нм
• Утечка через закрытый клапан, % от потока*: < 0.5%
• Рабочее давление:  1 МПа (10 бар)
• Макс. дифференциальное падение давления:
   Отводной, 200 кПа (2 бар)
   Смесительный, 100 кПа (1 бар)
• Давление блокировки:  200 кПа (1 бар)
• Диапазон регулирования Kv/Kvмин, A-AB: 100
• Подсоединения: Внутренняя резьба, EN 10226-1

* Дифференциальное давление 100 кПа (1 бар)

Материалы

• Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
• Золотник:  Износостойкая латунная поверхность
• Шток и втулка:  PPS композит
• Уплотнительные прокладки: EPDM

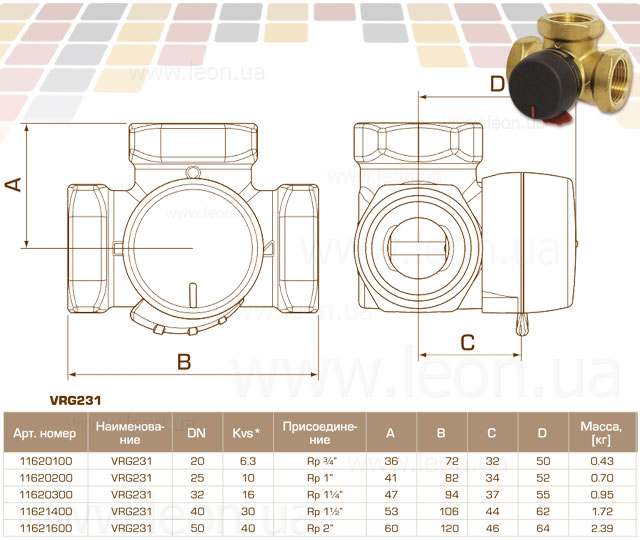

Серия VRG231 внутренняя резьба

* Значение кВ/с в м³/ч при перепаде давления 1 бар.
