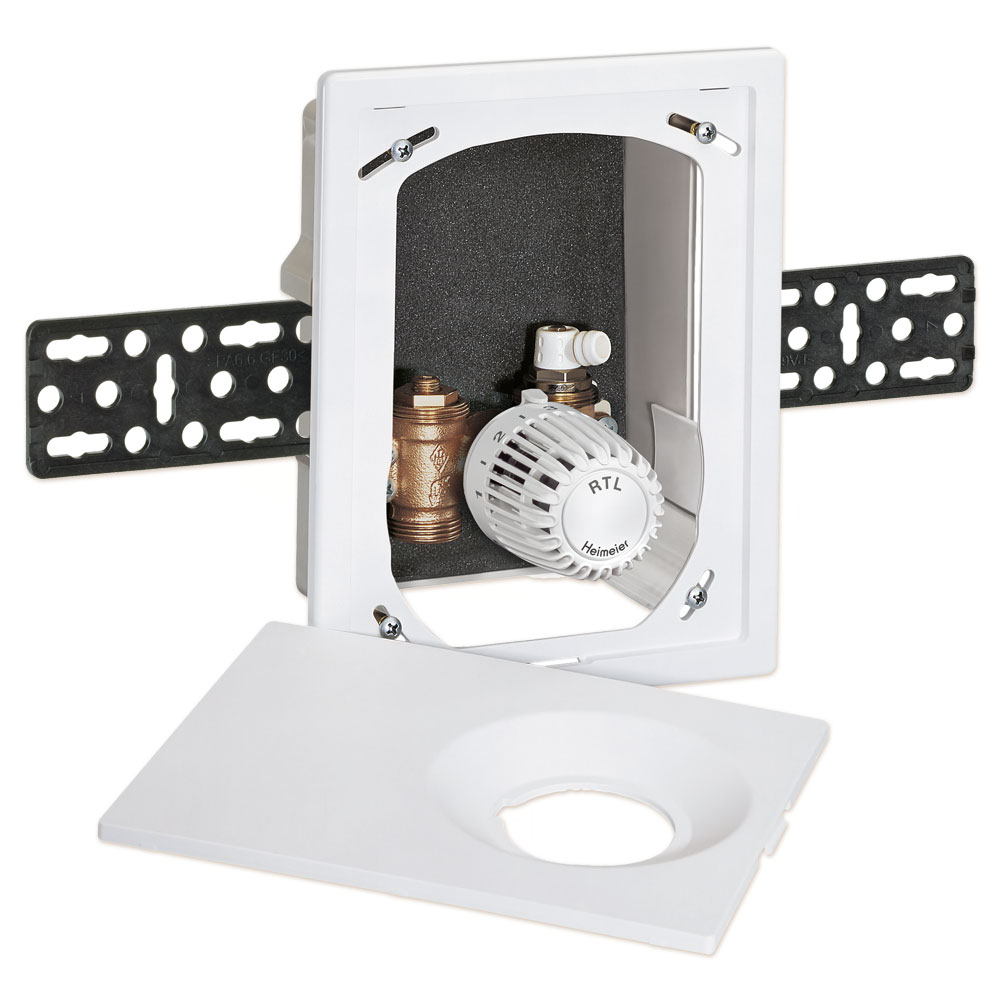

Heimeier Multibox Eclipse RTL 9319

термостатические блоки систем отопления применяется для индивидуального регулирования комнатной температуры или ограничения максимальной температуры в обратном трубопроводе циркуляционного кольца контура напольного отопления для монтажа на любых типах стен. Multibox AFC может быть легко настроен на определенную тепловую нагрузку.

Преимущества Multibox

• Автоматическая гидравлическая балансировка
• Снижение затрат
• Контрольный картридж обеспечивает постоянство установленного расхода
• Расход легко адаптируется под данную отопительную нагрузку
• Поверхность клапана не нагревается
• Оптимальное распределение температуры
• Энергоэкономия
• Равномерная тепловая мощность для увеличения комфорта

Характеристики Multibox

• Клапан DN 15.
• Монтажная глубина — 60 мм.

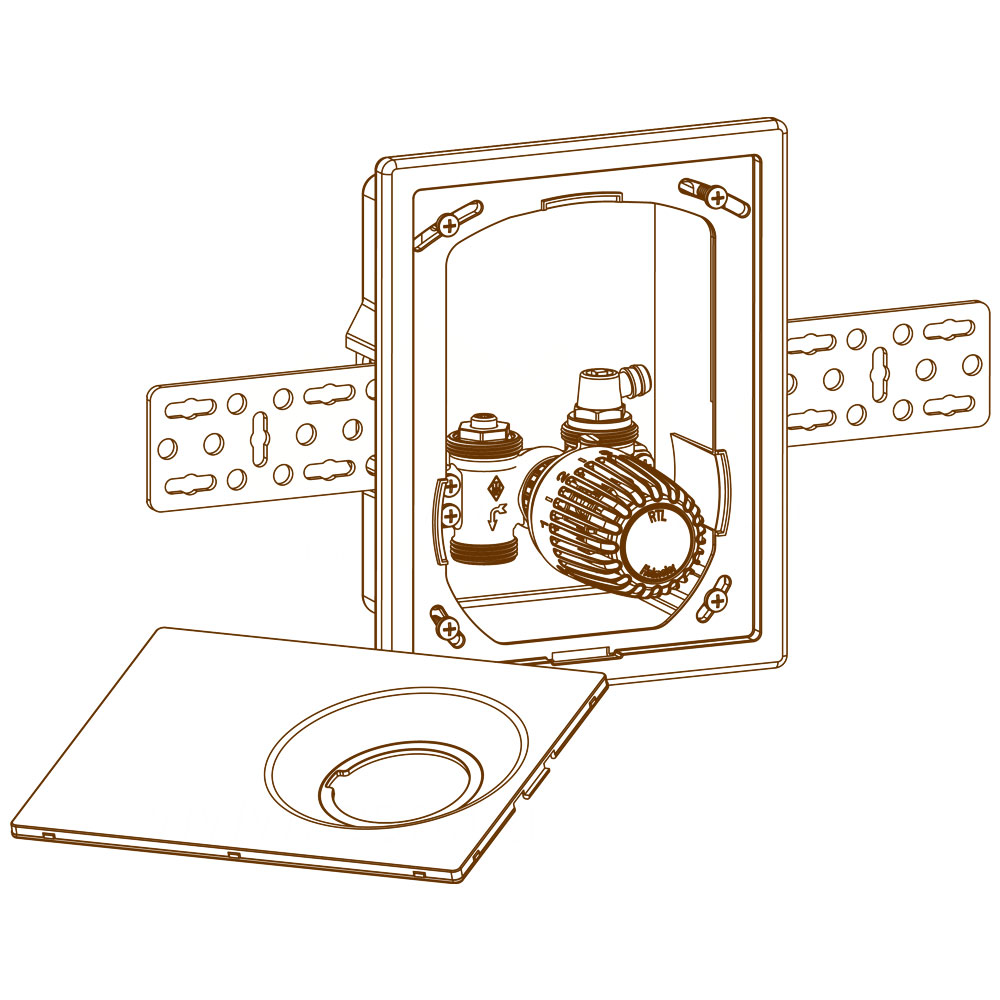

• Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба.
• Номинальное давление PN 10

Диапазон

• Термостатическая головка K: 6°C — 28°C
• Ограничитель температуры «обратки» RTL: 0°C — 50°C

Рабочая температура

• Max. рабочая температура: 90°C
• Min. Рабочая температура: 2°C

Для всех моделей Multibox убедитесь, что температура в подающем трубопроводе системы допустима для систем напольного отопления.

Диапазон расхода

• Расход может быть предварительно настроен в следующем диапазоне: 30-200 л/ч.
• Заводская настройка 200 л/ч.

Перепад давления (Δpv)

Макс. перепад давления: 60 кПа
Мин. перепад давления: 30 ÷ 140 л/ч = 15 кПа, 140 ÷ 200 л/ч = 20 кПа

Материалы

• Корпус клапана: коррозионно-стойкая бронза
• Кольцевое уплотнение: EPDM
• Конус клапана: EPDM
• Возвратная пружина: Нержавеющая сталь
• Термостатическая вставка: Латунь, PPS
• Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
• Пластиковые части из ABS и PA.
• Сенсорный элемент: Термостатическая головка K оснащена встроенным жидкостным датчиком. Ограничитель температуры обратного потока (RTL) оснащен элементом с расширяемой жидкостью.

Обработка поверхностей

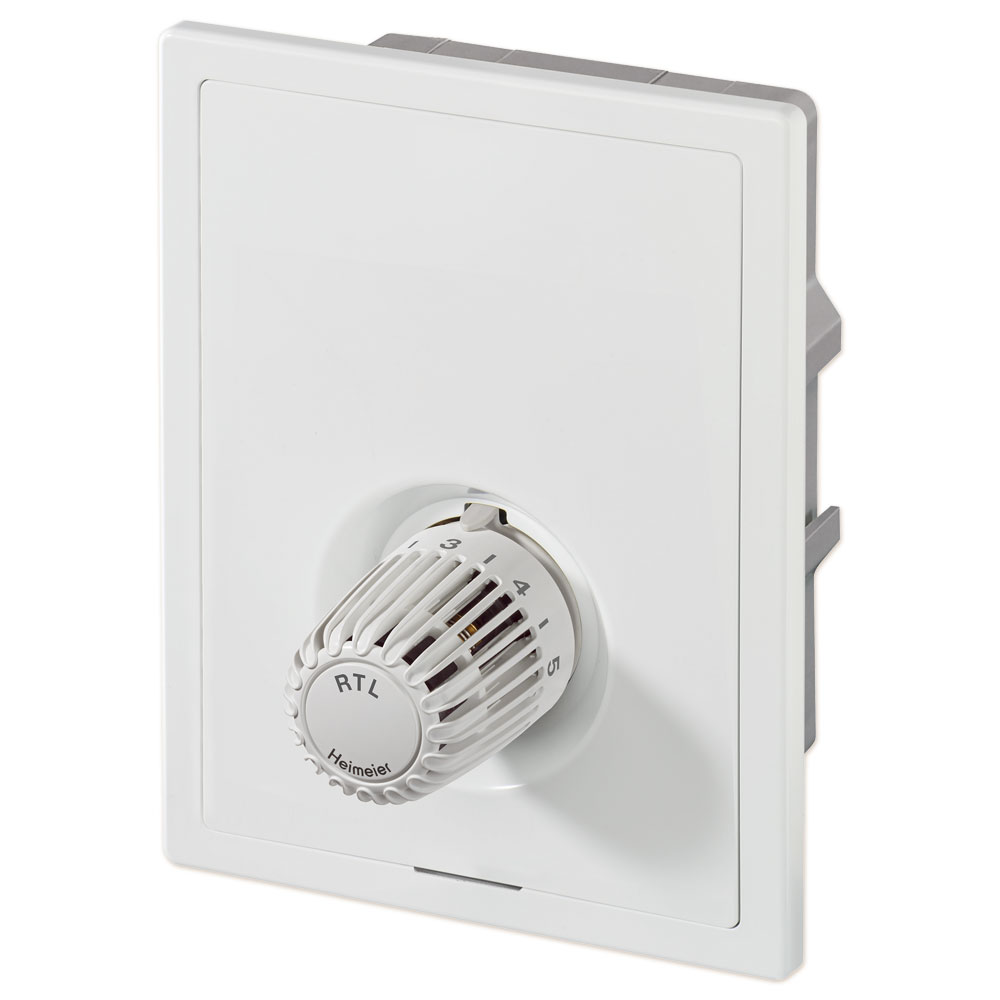

Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении.

Маркировка

TAH, стрелка направления потока, II-маркировка.

Соединение

Соединение со стороны трубы — G3/4, с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металлополимерным трубам.
