Brandoni M6.430

фланцевый обратный клапан

Код	Артикул	Цена, грн
89795	M6.43005025A Міжфланцевий зворотній клапан с заслінкою DN50 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	4770 ₴		шт
89796	M6.43006525A Міжфланцевий зворотній клапан с заслінкою DN65 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	5486 ₴		шт
89797	M6.43008025A Міжфланцевий зворотній клапан с заслінкою DN80 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	6976 ₴	шт
89798	M6.43010025A Міжфланцевий зворотній клапан с заслінкою DN100 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	7811 ₴	шт
89799	M6.43012525A Міжфланцевий зворотній клапан с заслінкою DN125 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	11030 ₴	шт
89800	M6.43015025A Міжфланцевий зворотній клапан с заслінкою DN150 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	13774 ₴	шт
89801	M6.43020025A Міжфланцевий зворотній клапан с заслінкою DN200 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	21406 ₴	шт
89802	M6.43025025A Міжфланцевий зворотній клапан с заслінкою DN250 з пружиною (ущільнення NBR) -20/110 °C Brandoni S.p.A.	31721 ₴	шт

Brandoni серии M6 представляют собой межфланцевые обратные клапана с заслонкой и отвечают требованиям основных норм для продукта и системы контроля качества EN ISO 9001. Модельный ряд M6.430 оснащают пружиной и уплотнительным кольцом из NBR (НБР) и производится из углеродистой стали для применения в системах отопления и кондиционирования (HVAC), подготовки и распределения воды, сельского хозяйства, а также для для систем распределения сжатого воздуха, масел и нефтепродуктов. Заслонки серии M6.430 выдерживают максимальное давление 25 бар и работают в диапазоне температур от -20 до +100°C.

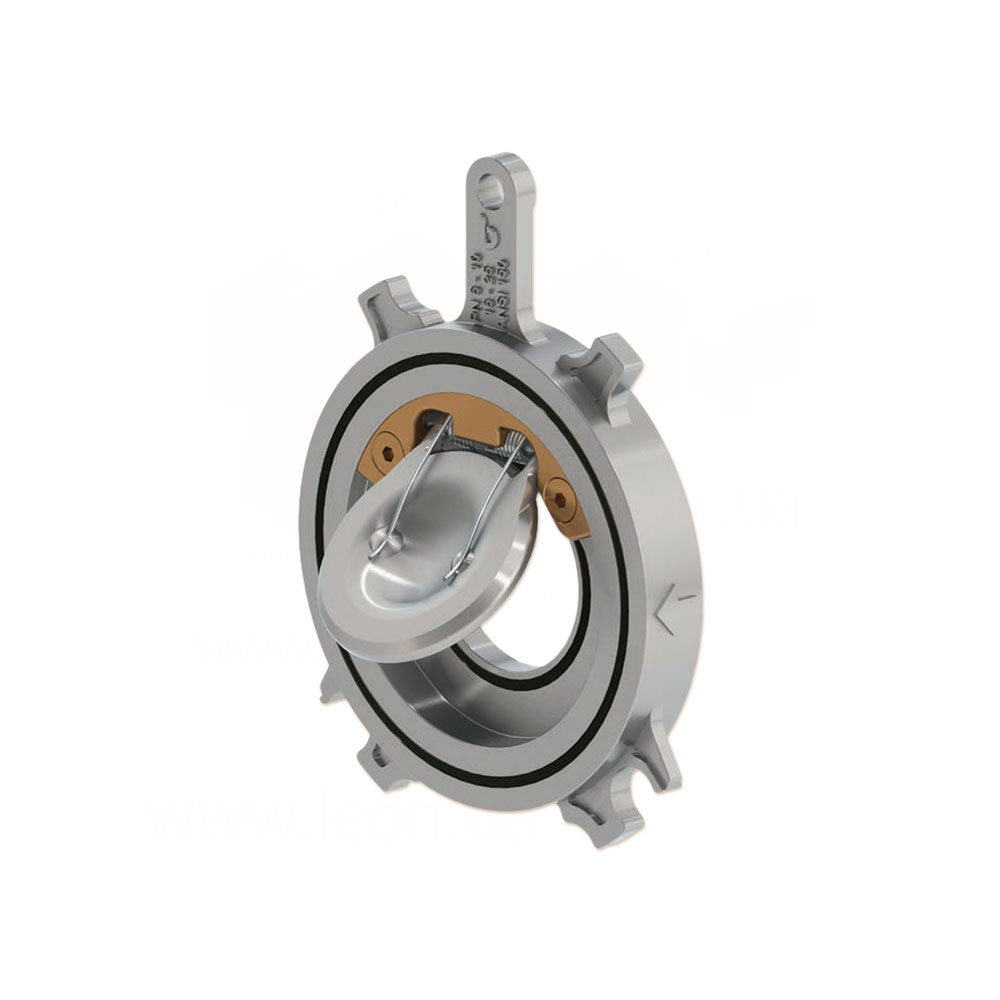

1. Корпус клапана, стрілка вказує напрям потоку
2. Спеціальний профіль з лопатками (DN 32-250) забезпечує установку між фланцями: PN6 - 10 - 16 - 25 - ANSI 150.
3. Пружина забезпечує установку в будь-якому положенні.
4. Герметичне ущільнення, кільце не вимагає додаткової герметизації під час монтажу.

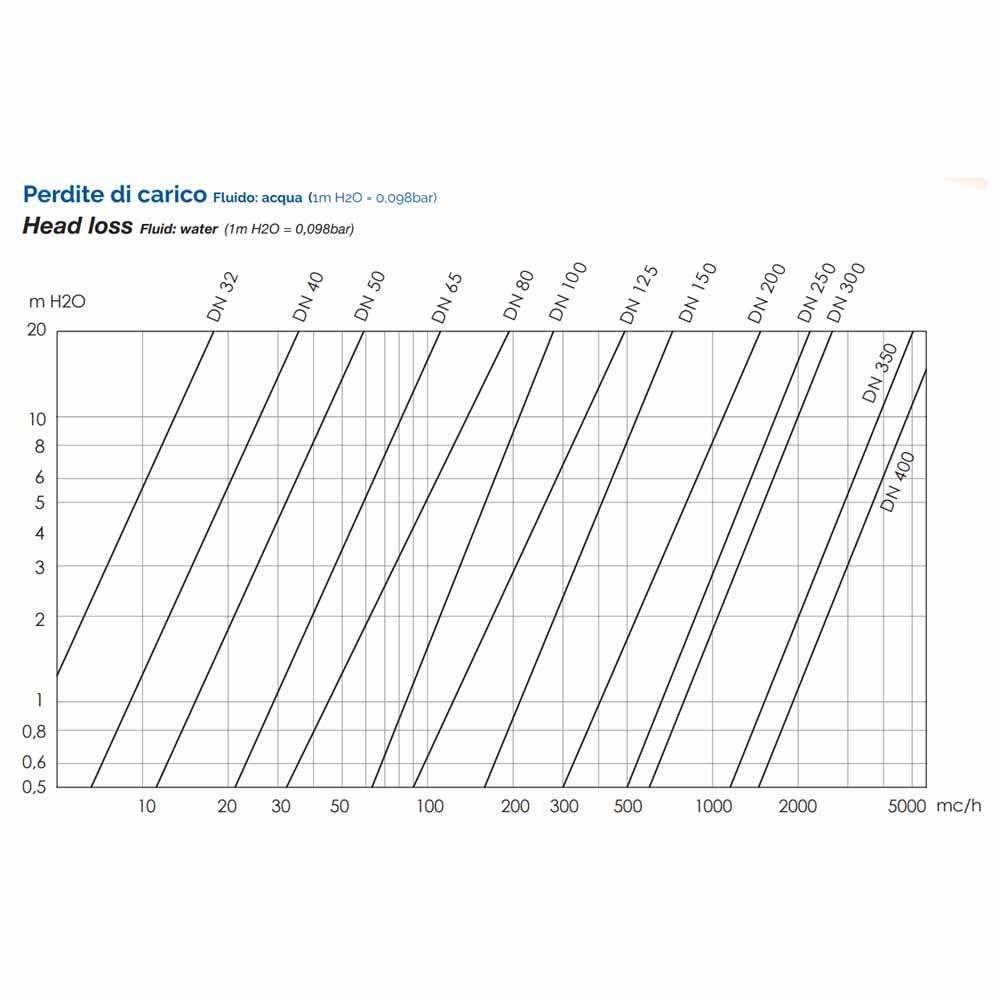

5. Опукла форма обтюратора зменшує втрату напору і турбулентність на ділянці після клапана.
6. Монтажний отвір полегшує установку.

Меры предосторожности

Перед проведением любой операции по ТО или демонтажа:
- дождаться охлаждения труб, клапанов и жидкостей
- сбросить давление и слить жидкость из линии и труб при наличии токсичных, коррозийных, горючих или едких жидкостей.
Жидкости с температурой выше 50°C и ниже 0°C могут привести к травмированию.

Установка

Обращаться осторожно.
Устанавливать с правильным направлением потока.
Фланцы не должны привариваться к трубам после установки клапана.
Гидравлические удары могут привести к повреждениям и поломке. Наклон, кручение и потеря соосности труб могут привести к чрезмерной нагрузке на кран после установки. Рекомендуется предупреждать их насколько возможно или использовать упругие муфты для амортизации.
В случае использования с горячими жидкостями учитывать риск ожога при контакте.
Запрещается демонтировать или выполнять тех. обслуживание, когда система находится под давлением.
Использовать отверстие “O” для захвата и подъема.

Монтаж

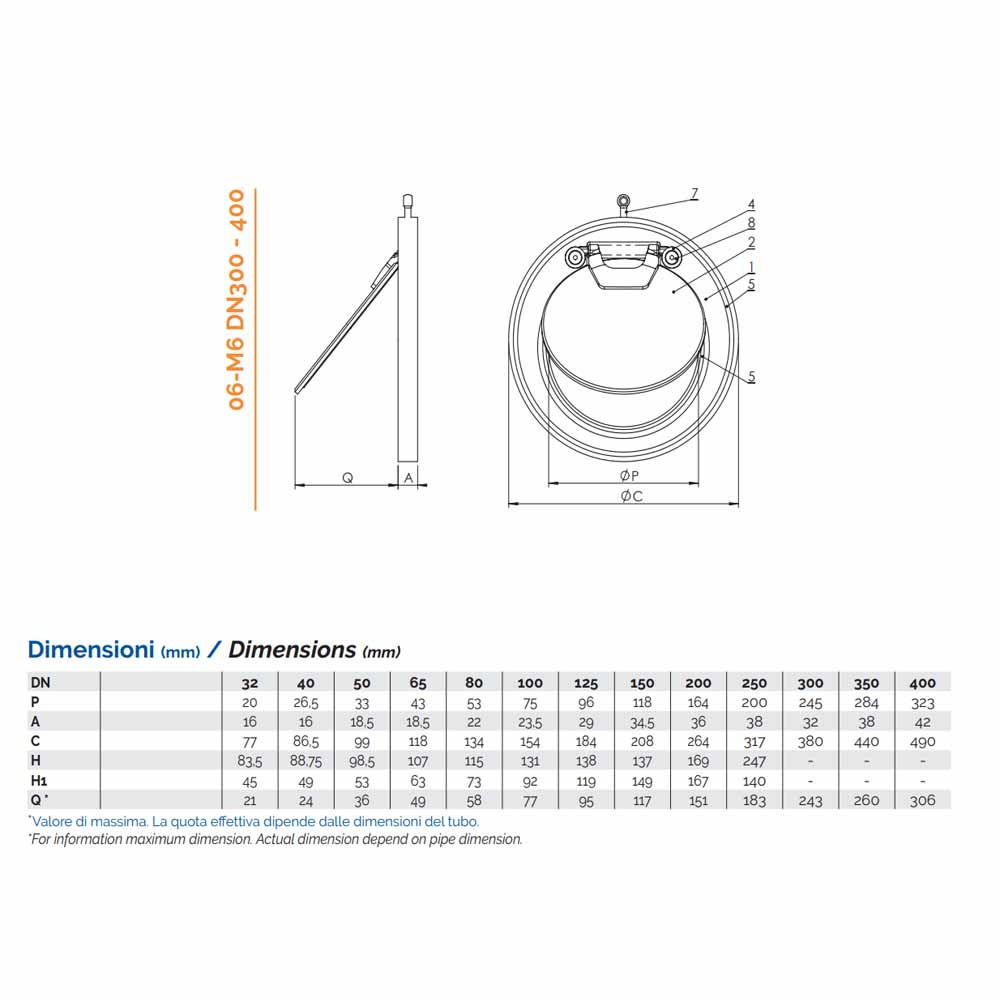

Приблизить контрфланцы, оставив достаточный зазор G для монтажа клапана.
Разместить 2 болта в нижние отверстия фланцев и разместить клапан, прижав лопатки (для DN32-250) или корпуc клапана (для DN300-400) к болтам.
Закрутить остальные болты. Проверить выравнивание концентричности и зажать болты перекрестным методом.

DN32-250: для монтажа между фланцами PN6-10-16-ANSI 150;
DN300-400: для монтажа между фланцами PN10-16-ANSI 150.
