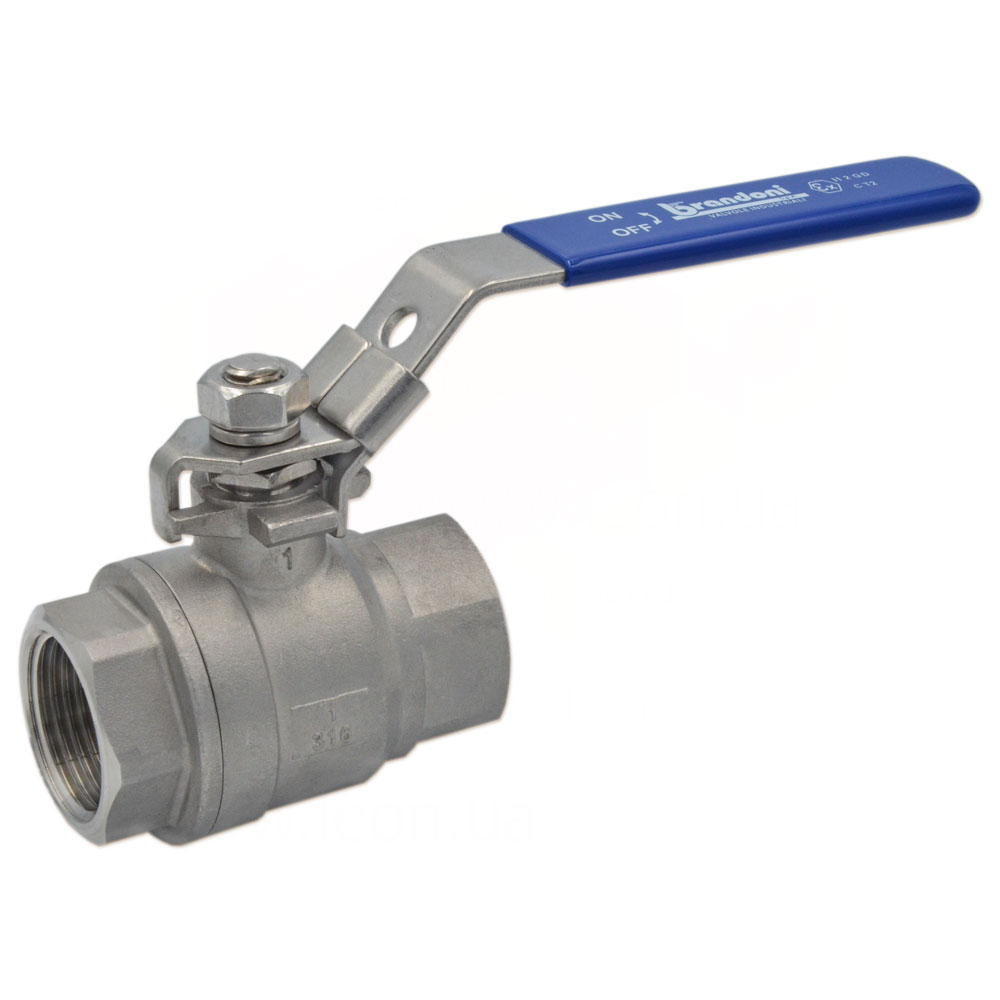

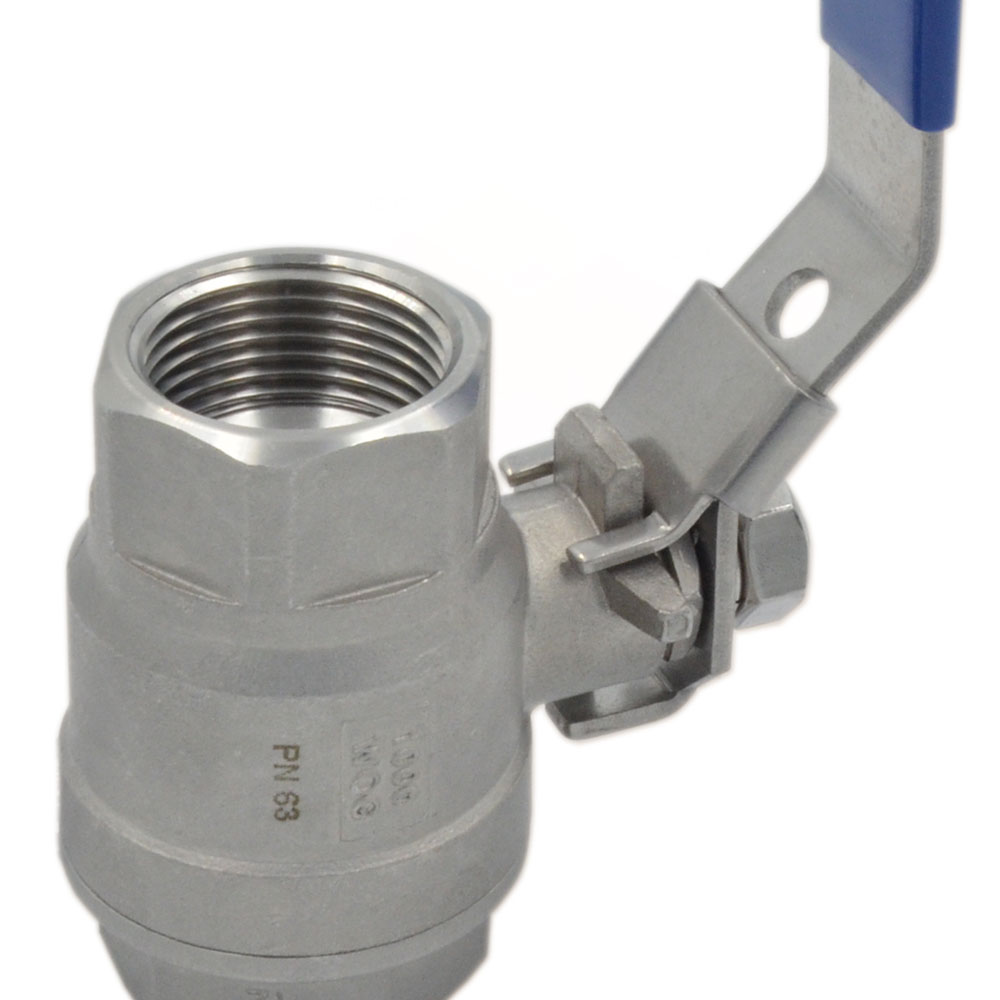

Brandoni B3.622

промышленный резьбовой шаровой кран из нержавеющей стали AISI 316

Код	Артикул	Цена, грн
89839	B3.622I015XFVPB0 Кран кульовий Ø1/2″ ВВ (нержавійка AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	1279 ₴		шт
89840	B3.622I020XFVPB0 Кран кульовий Ø3/4″ ВВ (нержавійка AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	1767 ₴		шт
89841	B3.622I025XFVPB0 Кран кульовий Ø1″ ВВ (нержавійка AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	2498 ₴	шт
89842	B3.622I032XFVPB0 Кран кульовий Ø1 1/4″ ВВ (нержавійка AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	3717 ₴	шт
89843	B3.622I040XFVPB0 Кран кульовий Ø1 1/2″ ВВ (нержавійка AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	5790 ₴	шт
89844	B3.622I050XFVPB0 Кран кульовий Ø2″ ВВ (нержавійка AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	8655 ₴	шт
89845	B3.622I065IFVPB0 Кран кульовий з фланцем ISO 5211 A Ø2 1/2″ ВВ (AISI 316) PN63 -25/+180 °C Brandoni S.p.A.	19504 ₴	шт

B3.622 — двухходовые двухкомпонентные полнопроходные краны предназначены для химических и промышленных систем, для систем отопления и кондиционирования (HVAC), городского центрального отопления, сельского хозяйства, смазочных средств и нефтепродуктов. Подходят для: применения, где происходит частое срабатывание; могут быть оснащены ручными, электрическими и пневматическими сервоприводами для управления. Не подходят для: пара, частичного закрытия и регулировки расхода.

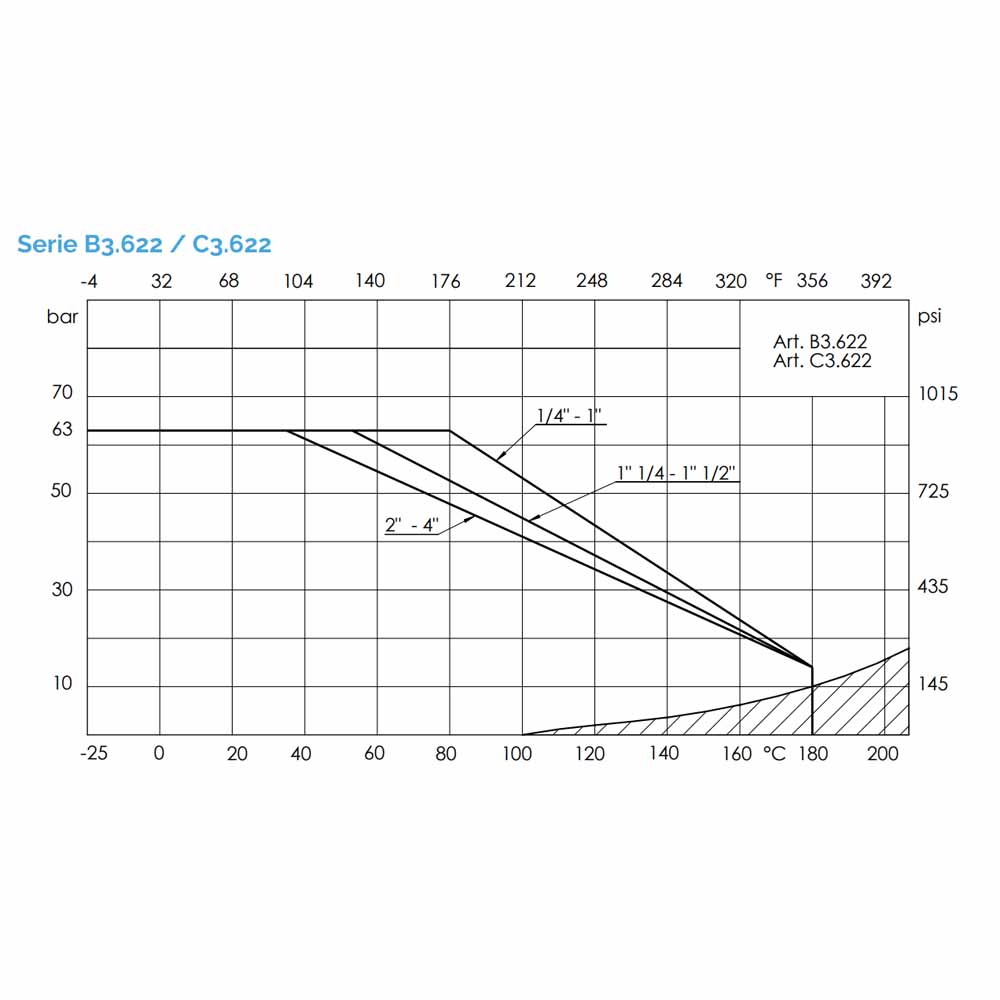

Температура: от −25 до +180 °C
Максимальное давление: 63 бар

Материалы

1	Корпус	AISI 316
2	Патрубок	AISI 316
3	Шарик	AISI 316
4	Гнездо шарика	ПТФЭ упрочненный
5	Шток	AISI 316
6	Кольцо антифрикционное	ПТФЭ
7	Шайба	AISI 304
8	Уплотнение штока	ПТФЭ
9	Рычаг	AISI 304 с пластиковой оплеткой
10	Блокировоч. приспособл.	AISI 304
11	Уплотнение корпуса	PTFe
12	Пружина Belleville	AISI 301
13	Прокладка	AISI 304
14	Уплотнит. кольцо	FKM (Viton^®)
15	Стопорный штырь рычага	AISI 304
16	Гайка	AISI 304
17	Упругая шайба	AISI 301

Характеристики

DN	1/4″	3/8″	1/2″	3/4″	1″	1″ 1/4	1″ 1/2	2″	2″ 1/2	3″	4″
P (мм)	11,5	12,5	15	20	25	32	40	50	65	76	94
A (мм)	49	49	57	64	77	90	105	125	154	173	221
B (мм)	100	100	100	115	150	150	180	180	245	245	278
H (мм)	54	54	56	65	70	75	93	99	123	140	175
A1 (мм)	55,5	55,5	57	64	77	90	105	125	154	173	221
B1 (мм)	120	120	120	120	140	149	200	200	255	255	302
H1 (мм)	65	65	63	70	74	88	94	102	140	153	175
S (мм)	9	9	9	9	11	11	14	14	17	17	17
Вес (кг)	0,23	0,23	0,24	0,45	0,65	1,05	1,7	2,61	5,01	7,61	14,75
Крутящий момент (Nm)	4	4	5	8	10	14	18	25	48	75	110

ПРИМ. для оптимизации выбора сервопривода рекомендуется умножить крутящий момент на коэффициент безопасности K=1,5

Меры предосторожности

При монтаже дождаться охлаждения труб, клапанов и жидкостей, сбросить давление и слить жидкость из линии и труб при наличии токсичных, коррозийных, горючих или едких жидкостей.
Кран должен устанавливаться в открытом или закрытом положении.
Гидравлические удары могут привести к повреждениям и поломке.
Наклон, кручение и потеря соосности труб могут привести к чрезмерной нагрузке на кран после установки. Рекомендуется предупреждать их насколько возможно или использовать упругие муфты для амортизации.
При отрицательной температуре жидкость между корпусом и шариком может замерзнуть и привести к неустранимым повреждениям. Если
имеется риск попадания крана в такие условия, рекомендуется теплоизолировать кран.
Рекомендуется периодически выполнять движения ручкой шарового крана во избежание отложения материалов на шарике и гнездах.

Крани, вентилі та клапани
Діаметр D	DN15 - 1/2″, DN20 - 3/4″, DN25 - 1″, DN32 - 1 1/4″, DN40 - 1 1/2″, DN50 - 2″, DN65 - 2 1/2″
Тип крану	кульовий прямий
