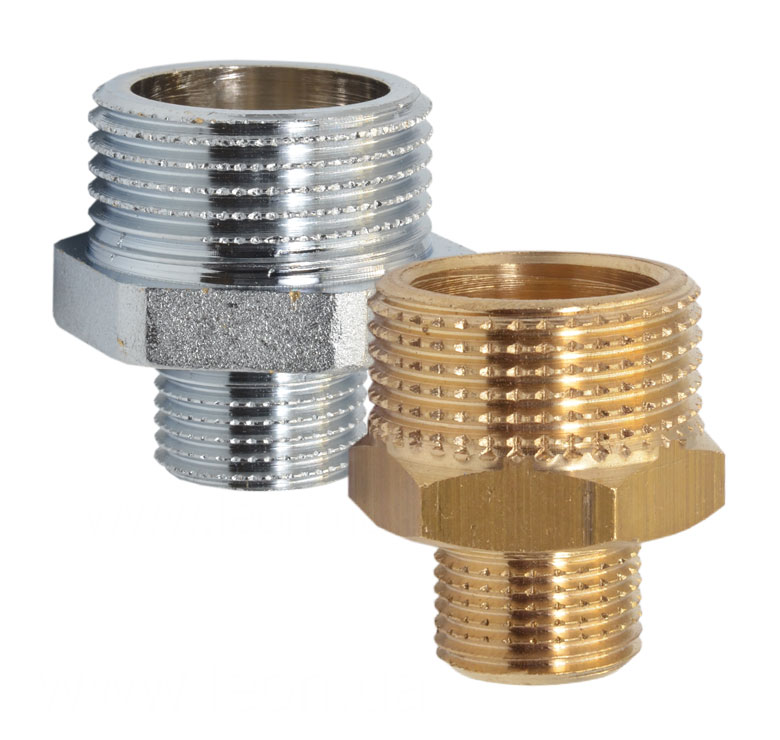

Соответствие метрических и дюймовых размеров труб

Размеры труб, фитингов, фланцев и клапанов чаще всег оприводятся в дюймах Nominal Pipe Size (NPS) — «номинальный размер трубы» в дюймах и метрический аналог Diametre Nominal (DN) — «диаметр номинальный».

Трубы производят из различных материалов — например, оцинкованная или черная сталь, медь, чугун, бетон, а также из различных пластмасс, таких как поливинилхлорид, полиэтилен, полибутилен и многое другое. Трубы идентифицируются по «номинальным» или «торговым» спецификациям, которые слабо связаны с фактическими размерами. Например, 2-дюймовая оцинкованная стальная труба имеет внутренний диаметр 2 1/8 дюйма и внешним — 2 5/8 дюйма.

Метрические обозначения соответствуют стандартам ISO (Международной организации по стандартизации) и применяются ко всей сантехнике, газовым коммуникациям и прочим трубопроводам, используемым внутри помещений.

Таблица соответствия метрических (DN) и дюймовых размеров (NPS)

Diameter Nominal DN, (mm)	Nominal Pipe Size NPS, (inches)
6	1/8
8	1/4
10	3/8
15	1/2
20	3/4
25	1
32	1 1/4
40	1 1/2
50	2
65	2 1/2
80	3
100	4
150	6
200	8
250	10
300	12
350	14
400	16
450	18
500	20
550	22
600	24
650	26
700	28
750	30
800	32
900	36
1000	40
1050	42
1100	44
1200	48
1300	52
1400	56
1500	60
1600	64
1700	68
1800	72
1900	76
2000	80
2200	88
